Renault Duster - Manual de Instruções > Ferramentas

Ferramentas

Acesso às ferramentas

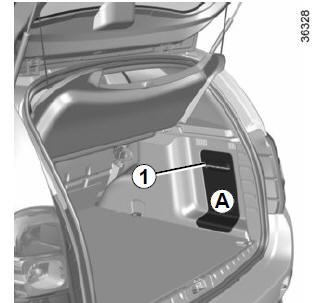

Versão cinco portas As ferramentas estão situadas no porta-malas. A presença das várias ferramentas depende do veículo.

Desencaixe a tampa A ao passar a mão no puxador 1. Retire a tampa.

Após o uso das ferramentas, tenha o cuidado de fechar a tampa A.

Ferramentas

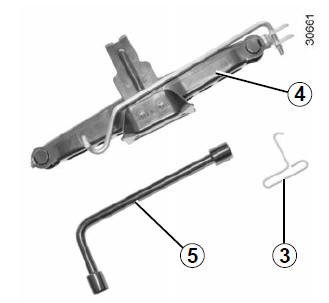

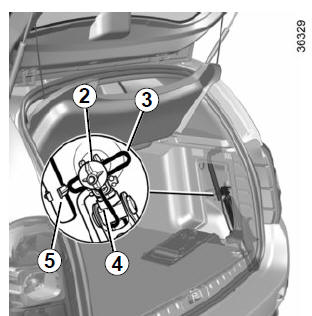

Macaco 4

Para utilizar o macaco, desatarraxe a porca 2. Contraia corretamente o macaco, antes de recolocá-lo novamente em seu alojamento.

Aperte a porca para fixar o macaco.

Ferramentas

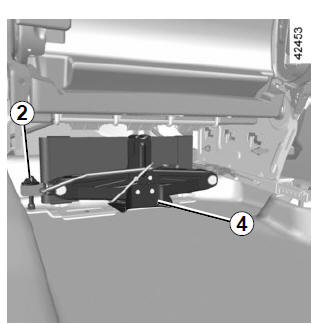

Versão pick-up

As ferramentas estão situadas sob o banco do passageiro dianteiro.

Ferramentas

Chave de rodas 5 Permite bloquear e desbloquear os parafusos de rodas e, conforme a versão do veículo, acessar o estepe.

Chave da calota 3 (Conforme a versão do veículo) Permite retirar as calotas da roda.

Nunca deixe ferramentas soltas no veículo: risco de projeção no momento de uma frenagem brusca. Após a utilização, guarde as ferramentas nos respectivos lugares: risco de ferimentos.

Se o conjunto de ferramentas incluir parafusos de roda, utilize exclusivamente para o estepe: consulte a etiqueta situada no estepe.

O macaco se destina à troca de rodas. Em nenhum caso deve ser utilizado para proceder qualquer reparo ou acessar embaixo do veículo.
