Toyota RAV4 - Manual de Instruções > Lâmpadas

Pode substituir as seguintes lâmpadas. O nível de dificuldade da substituição varia de acordo com a lâmpada. Uma vez que existe o perigo dos componentes serem danificados, recomendamos que a substituição das lâmpadas seja efetuada por um concessionário ou reparador Toyota autorizado ou por outro profissional devidamente qualificado e equipado.

Preparação da substituição de uma lâmpada

Verifique a potência da lâmpada a substituir.

Localização das lâmpadas

Frente

Manutenção que pode ser feita por si

  1. Luz de nevoeiro da frente (se equipado)
  2. Farol (faróis de halogéneo)
  3. Luz do sinal de mudança de direção

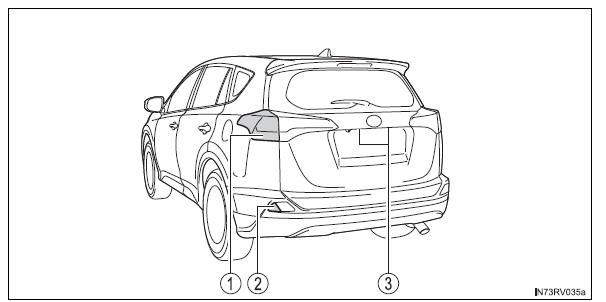

Atrás

Manutenção que pode ser feita por si

  1. Luz do sinal de mudança de direção traseira
  2. Luz de marcha-atrás
  3. Luzes da placa de matrícula

Substituir lâmpadas

Luzes de médios (faróis de halogéneo)

1. Rode a base da lâmpada para a esquerda.

Manutenção que pode ser feita por si

2. Desligue o conector enquanto pressiona a patilha de destrancamento.

Manutenção que pode ser feita por si

3. Coloque a nova lâmpada.

Alinhe as 3 guias na lâmpada com o suporte e insira.

Manutenção que pode ser feita por si

4. Rode e fixe a base da lâmpada.

Manutenção que pode ser feita por si

5. Instale a base da lâmpada.

Abane a base da lâmpada delicadamente para verificar que não está solta, ligue as luzes de médios uma vez e confirme visualmente se não existe fuga de luz através do suporte.

Manutenção que pode ser feita por si

Luzes do sinal de mudança de direção da frente

1. Rode a base da lâmpada para a esquerda.

Manutenção que pode ser feita por si

2. Remova a lâmpada.

Manutenção que pode ser feita por si

3. Ao instalar, inverta os passos referidos.

Luzes de nevoeiro da frente (se equipado)

1. Para permitir espaço de trabalho suficiente, rode o volante da direção para o lado oposto da lâmpada que vai substituir.

Manutenção que pode ser feita por si

2. Remova os parafusos do forro do para-choques.

Manutenção que pode ser feita por si

3. Remova a mola do forro do para-choques e abra o forro do para-choques.

Manutenção que pode ser feita por si

4. Desligue o conector enquanto pressiona a patilha de destrancamento.

Manutenção que pode ser feita por si

5. Rode a base da lâmpada para a esquerda.

Manutenção que pode ser feita por si

6. Coloque a nova lâmpada.

Alinhe as 3 guias na lâmpada com o suporte e insira.

Rode para a direita para colocar.

Manutenção que pode ser feita por si

7. Coloque o conector.

Após instalar o conector, abane a base da lâmpada delicadamente para verificar que não está solta, ligue as luzes de nevoeiro uma vez e confirme visualmente se não existe fuga de luz através do suporte.

Manutenção que pode ser feita por si

8. Reinstale o forro do para-choques e instale a mola.

Insira a mola e rode para trancar.

Manutenção que pode ser feita por si

9. Reinstale o forro do para-choques e instale os parafusos.

Certifique-se que o forro do para-choques está fixo ao interior do para-choques.

Manutenção que pode ser feita por si

Luzes do sinal de mudança de direção traseiro

1. Abra a porta da retaguarda, retire os parafusos e retire o conjunto da lâmpada puxando- o diretamente para trás a partir da traseira do veículo.

Manutenção que pode ser feita por si

2. Rode a base da lâmpada para a esquerda.

Manutenção que pode ser feita por si

3. Retire a lâmpada.

Manutenção que pode ser feita por si

4. Ao instalar, inverta os passos referidos.

Luzes de marcha-atrás

1. Rode a base da lâmpada para a esquerda.

Manutenção que pode ser feita por si

2. Retire a lâmpada.

Manutenção que pode ser feita por si

3. Ao instalar, inverta os passos referidos.

Após a instalação da base da lâmpada, certifique-se que a tampa de borracha está devidamente instalada.

Manutenção que pode ser feita por si

Luzes da chapa de matrícula

1. Abra a porta da retaguarda e retire a tampa.

Para evitar danificar o veículo, cubra a chave de fendas com uma fita.

Manutenção que pode ser feita por si

2. Rode a base da lâmpada para a esquerda.

Lado esquerdo

Manutenção que pode ser feita por si

Lado direito

Manutenção que pode ser feita por si

3. Retire a lâmpada.

Manutenção que pode ser feita por si

4. Ao instalar, inverta os passos referidos.

Substituir as seguintes lâmpadas Se qualquer das lâmpadas abaixo listadas fundir, dirija-se a um concessionário Toyota autorizado, reparador Toyota autorizado ou a outro profissional igualmente qualificado e equipado para a sua substituição.

Lâmpadas LED As luzes de médios (faróis de LED), as luzes para circulação diurna, as luzes do sinal de mudança de direção laterais, luzes de presença traseiras, luzes de stop/presença traseiras, luz de stop superior e luzes de nevoeiro traseiras são constituídas por um determinado número de LEDs. Se algum deles fundir, leve o veículo a um concessionário Toyota autorizado, reparador Toyota autorizado ou a outro profissional igualmente qualificado e equipado para substituição.

Condensação no interior das lentes A condensação temporária no interior das lentes dos faróis não indica uma avaria. Contacte um concessionário Toyota autorizado, reparador Toyota autorizado ou outro profissional igualmente qualificado e equipado para obter mais informações nas seguintes situações.

AVISO

Substituir as lâmpadas

  • Desligue os faróis. Para evitar queimar-se não substitua as lâmpadas dos faróis enquanto estas estiverem quentes.

    As lâmpadas tornam-se demasiado quentes e podem causar queimaduras.

  • Não toque no vidro da lâmpada com as mãos desprotegidas. Se for inevitável segurar a lâmpada pela parte de vidro, use um pano limpo e seco para evitar humidade e gordura nas lâmpadas.

    Se a lâmpada for arranhada ou se cair pode partir ou rebentar.

  • Instale devidamente as lâmpadas e os componentes que as mantêm seguras. Se não forem seguidas as indicações, pode resultar em danos irreparáveis, incêndio, ou infiltrações de água no interior do farol. Isto pode causar embaciamento no interior das lentes.
  • Não tente reparar ou desmontar as lâmpadas, conectores, circuitos elétricos ou partes de componentes.

    Fazê-lo poderá resultar em morte ou ferimentos graves devido a choque elétrico.

  • Quando substituir a luz de marcha-atrás do lado direito, tenha cuidado para não tocar nos tubos de exaustão até que estes tenham arrefecido o suficiente, uma vez que ao tocá-los ainda quentes, estes poderão causar queimaduras.

Para evitar danos ou um incêndio

  • Certifique-se que as lâmpadas estão devidamente colocadas e apertadas.
  • Verifique a potência da lâmpada antes de a instalar para evitar danos por aquecimento.
