O manual abrange todos os equipamentos (padrao e opcionais) disponiveis para esses modelos

Toyota RAV4 - Manual de Instruções > Sistema de ar condicionado manual

Painel de controlo

Utilização do sistema de ar condicionado e desembaciador

Ajustar as configurações da temperatura Rode o botão de controlo da temperatura para a direita (quente) ou para a esquerda (frio).

Veículos com tecla de "A/C": Se a tecla de "A/C" não for pressionada, o sistema insere ar da temperatura ambiente ou ar aquecido.

Ajustar a velocidade da ventoinha Rode o botão de controlo da velocidade da ventoinha para a direita (aumentar) ou para a esquerda (diminuir).

Colocando o botão no "0" desliga a ventoinha.

Alterar o modo do fluxo de ar Rode o botão seletor das saídas de ar para alterar o fluxo de ar.

As posições entre os seletores das saídas de ar podem ser selecionadas para um ajuste mais fino.

  1. O ar flui para a parte superior do corpo.
  2. O ar flui para a parte superior do corpo e pés.
  3. O ar flui para os pés.
  4. O ar flui para os pés e o desembaciador do para-brisas entra em funcionamento.

Utilização do sistema de ar condicionado e desembaciador

Outras funções

Alternar entre os modos ar exterior e ar recirculado Prima .

O modo altera entre modo ar exterior (indicador desligado) e modo ar recirculado (indicador ligado) de cada vez que prime .

Desembaciar o para-brisas Os desembaciadores são utilizados para desembaciar o para-brisas e a parte da frente dos vidros laterais.

Rode o botão seletor da saída de ar para a posição .

Defina a tecla do modo ar exterior/recirculado para o modo ar exterior, se estiver a utilizar o modo ar recirculado.

Ajuste as definições da velocidade da ventoinha e da temperatura.

Veículos com tecla de "A/C": se a função de desumidificação não for acionada, prima a tecla "A/C" para operar a função de desumidificação.

Para desembaciar o para-brisas e os vidros laterais mais rapidamente, aumente o fluxo de ar e a temperatura.

Desembaciar o vidro traseiro e os espelhos retrovisores exteriores Os desembaciadores são utilizados para desembaciar o vidro traseiro e remover gotas de chuva, orvalho e geada dos espelhos retrovisores exteriores.

Prima .

Os desembaciadores desligarão automaticamente decorrido um determinado período.

Sistema de descongelação do limpa-para-brisas (se equipado) Esta característica é utilizada para prevenir que se acumule gelo no para-brisas e respetivas escovas.

Liga/desliga

Sistema de descongelação do limpa-para-brisas desligar-se-á automaticamente decorrido um determinado período.

Utilização do sistema de ar condicionado e desembaciador

Saídas de ar

Localização das saídas de ar As saídas e fluxo de ar variam de acordo com o modo de fluxo de ar selecionado.

Utilização do sistema de ar condicionado e desembaciador

Ajustar a posição das aberturas e fechos das saídas de ar

Saídas centrais da frente

  1. Fluxo direto do ar para a esquerda ou para a direita, para cima ou para baixo.
  2. Rode os botões para abrir ou fechar os ventiladores.
  3. Rode o botão para abrir ou fechar o ventilador para os passageiros do banco traseiro.

Utilização do sistema de ar condicionado e desembaciador

Saídas laterais da frente

Fluxo direto do ar para a esquerda ou para a direita, para cima ou para baixo.

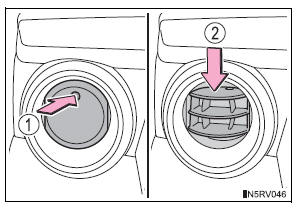

Utilização do sistema de ar condicionado e desembaciador

  1. Abre o ventilador.
  2. Fecha o ventilador.

Utilização do sistema de ar condicionado e desembaciador

Funcionamento do sistema de ar condicionado no modo de condução Eco No modo de condução Eco, o sistema de ar condicionado é controlado como segue a fim de priorizar a eficiência de combustível, controlando a velocidade do motor e o funcionamento do compressor a fim de restringir a capacidade de aquecimento/arrefecimento.

Para melhorar a performance do ar condicionado, siga as seguintes operações:

Embaciamento dos vidros

Modo ar exterior/ar recirculado Quando conduzir em estradas empoeiradas, tais como túneis ou numa situação de trânsito congestionado, defina a tecla de modo ar exterior/ar recirculado para o modo ar recirculado. Isto é eficaz quando pretende evitar a entrada de ar exterior no interior do veículo. Durante o arrefecimento, definir o modo ar recirculado também vai arrefecer o interior do veículo de forma mais eficaz.

Quando a temperatura exterior é baixa (veículos com tecla "A/C") A função de desumidificação pode não funcionar até mesmo quando prime a tecla "A/C".

Ventilação e odores do ar condicionado

Operações do sistema de ar condicionado quando o motor está parado pelo sistema Stop & Start (veículos com sistema Stop & Start) Quando o motor é parado pelo funcionamento do sistema Stop & Start, as funções de arrefecimento, aquecimento e desumidificação do ar condicionado são desligadas e mantém-se apenas o fluxo de ar à temperatura ambiente.

Para impedir que o sistema de ar condicionado se desligue, prima o interruptor de cancelamento do Stop & Start e não utilize o sistema Stop & Start.

Quando o para-brisas está embaciado e o motor está parado pelo sistema Stop & Start (veículos com sistema Stop & Start) Volte a colocar o motor em funcionamento premindo o pedal da embraiagem ou premindo o interruptor de cancelamento do sistema Stop & Start, e, de seguida, configure o botão de seleção da saída de ar para .

Se o para-brisas embaciar continuamente, prima o interruptor de cancelamento do Stop & Start para desativar o sistema.

Quando vem um odor do sistema de ar condicionado enquanto o motor está parado pelo sistema Stop & Start (veículos com sistema Stop & Start) Prima o interruptor de cancelamento do Stop & Start para voltar a colocar o motor em funcionamento.

AVISO

Para evitar que o para-brisas embacie

  • Não defina o botão de seleção da saída de ar para durante a operação de ar frio quando o clima está extremamente húmido. A diferença entre a temperatura do ar exterior e a temperatura do para-brisas pode fazer com que a superfície exterior do para-brisas embacie, bloqueando a sua visão.
  • Não coloque nada no painel de instrumentos, pois pode obstruir as saídas de ar. Caso contrário, o fluxo de ar pode ser obstruído, impedindo que os desembaciadores do para-brisas desempenhem a sua função.

Para evitar queimaduras

  • Não toque nas superfícies do vidro traseiro quando os desembaciadores dos espelhos retrovisores estiverem ligados.
  • Veículos com sistema de descongelação do limpa-para-brisas: Não toque no vidro da parte inferior do para-brisas ou na parte lateral dos pilares da frente quando o sistema de descongelação do limpa-para-brisas estiver ligado.



ATENÇÃO

Para evitar que a bateria descarregue Não deixe o sistema de ar condicionado ligado mais tempo do que o necessário quando o motor estiver desligado.
