Toyota RAV4 - Manual de Instruções > Características do compartimento de bagagem

Ganchos para fixação da carga

Levante os ganchos para os utilizar.

Os ganchos para fixação de carga são fornecidos para fixar objetos soltos.

Utilização das características de arrumação

AVISO Para evitar ferimentos, volte a colocar os ganchos nas suas posições de acondicionamento sempre que os mesmos não estejam em uso.

Ganchos para sacos de compras

Utilização das características de arrumação

ATENÇÃO Não pendure objetos com um peso superior a 4 kg nos ganchos para sacos de compras.

Caixas para arrumação

Frente Levante o estrado puxando a correia.

Pode acondicionar o triângulo refletor, etc.

Utilização das características de arrumação

Atrás

1. Veículos com pneu de reserva de tamanho convencional: rode o bujão de cada gancho na parte traseira do estrado para desbloquear.

Utilização das características de arrumação

2. Levante o estrado puxando a correia.

Utilização das características de arrumação

3. Dobre para cima o estrado.

O estrado pode ser removido.

Tipo A

Utilização das características de arrumação

Tipo B

Utilização das características de arrumação

AVISO Não conduza com nenhum dos estrados aberto. Os itens acondicionados podem ser projetados para fora e provocar ferimentos.

Chapeleira (se equipado)

Instalar a chapeleira

1. Com a marca "TOP" voltada para cima, insira a extremidade direita da chapeleira na reentrância e, de seguida, comprima a extremidade esquerda da mesma e insira-a na reentrância.

Utilização das características de arrumação

2. Prenda os ganchos aos encostos de cabeça dos bancos traseiros.

Se for necessário, mova os bancos traseiros para conseguir prender os ganchos.

Utilização das características de arrumação

3. Puxe a chapeleira para fora e prenda-a nos ganchos.

Utilização das características de arrumação

Remover a chapeleira

1. Liberte a chapeleira dos ganchos esquerdo e direito e deixe-a retrair.

Utilização das características de arrumação

2. Comprima a extremidade da chapeleira e levante-a.

Utilização das características de arrumação

Acondicionar a chapeleira (exceto para veículos com pneu de reserva convencional)

1. Levante o estrado traseiro e remova os estrados laterais.

Utilização das características de arrumação

2. Insira a extremidade direita da chapeleira na reentrância e, de seguida, comprima a extremidade esquerda e insira-a na reentrância.

Utilização das características de arrumação

AVISO
  • Quando instalar/acondicionar a chapeleira, certifique-se que esta fica devidamente instalada/acondicionada. Se não o fizer, podem ocorrer ferimentos graves em caso de travagem súbita ou de acidente.
  • Não coloque nada sobre a chapeleira para evitar a morte ou ferimentos graves.
  • Não permita que crianças subam para cima da chapeleira. Subir para cima da chapeleira pode resultar em danos na mesma e, eventualmente, provocar a morte ou ferimentos.



ATENÇÃO
  • Não coloque objetos pesados sobre a chapeleira.
  • Instale a tampa na direção correta por forma a que a indicação "TOP" fique voltada para cima.

Rede traseira de carga (se equipado)

A posição fixa dos braços podem ser alterados para acomodar o tamanho e tipo de bagagem a ser guardada. A rede de carga pode também ser utilizada para evitar que a bagagem escorregue, instalando um dos braços num nível inferior.

Utilização das características de arrumação

Posições de instalação

  1. Rail deslizante
  2. Posições fixas no nível superior
  3. Posições A fixas no nível inferior
  4. Posições B* fixas no nível inferior

Utilização das características de arrumação

*: Não utilizável em veículos com pneu de reserva de tamanho convencional.

Instalação no nível superior e alteração da posição fixa

1. Exceto para veículos com pneu de reserva de tamanho convencional: Retire a rede de carga traseira.

Utilização das características de arrumação

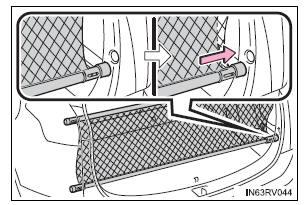

2. Empurre a extremidade direita ou esquerda do braço para o rail deslizante.

Utilização das características de arrumação

3. Empurre a outra extremidade para o rail deslizante, e de seguida instale ambos os topos em posições fixas.

Depois da instalação, verifique se ambas as extremidades dos braços estão devidamente inseridas nas suas posições fixas.

Ao remover a rede de carga traseira, siga os procedimentos de instalação na ordem inversa.

Utilização das características de arrumação

1. Levante o braço em direção ao rail deslizante.

Utilização das características de arrumação

2. Deslize o braço para a posição fixa pretendida, e empurre para baixo.

Mova o braço por forma a que as extremidades esquerda e direita fiquem alinhadas e o braço esteja direito.

Depois de alterar a posição, verifique se ambas as extremidades do braço estão firmemente inseridas nas suas posições fixas.

Utilização das características de arrumação

Instalação num nível inferior e alteração das posições fixas

1. Exceto para veículos com pneu de reserva de tamanho convencional: Retire a rede de carga traseira.

Utilização das características de arrumação

2. Empurre uma das extremidades do braço para uma posição fixa para encurtar o braço.

Utilização das características de arrumação

3. Alinhe a outra extremidade do braço com a extremidade correspondente à posição fixa do outro lado e liberte o braço.

Após instalar, verifique que ambas as extremidades do braço estão devidamente inseridas nas suas posições fixas.

Quando remover a rede de carga traseira, siga os procedimentos de instalação pela ordem inversa.

Utilização das características de arrumação

1. Empurre uma das extremidades do braço para uma posição fixa para encurtar o braço, e de seguida remova a rede de carga traseira.

Utilização das características de arrumação

2. Realize os passos 2 e 3 de "Instalação da rede de carga traseira".

Acondicionar a rede de carga traseira (exceto para veículos com pneu de reserva de tamanho convencional)

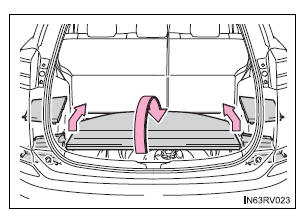

1. Levante o estrado traseiro e remova as coberturas laterais do estrado.

Utilização das características de arrumação

2. Enquanto empurra os topos de ambos os braços, num dos lados da rede de carga em direção à área de acondicionamento para encurtar os braços, fixe os braços na área de acondicionamento.

Utilização das características de arrumação

AVISO

Certifique-se que cumpre com as seguintes precauções. Não o fazer pode resultar na morte ou ferimentos graves.

  • Não permita que as crianças subam ou viagem em cima da rede de carga traseira.
  • Não coloque nenhuma bagagem que ultrapasse a altura do braço.
  • Quando instalar a rede de carga traseira no veículo, verifique que ambos os extremos do braço estão devidamente inseridos nas suas posições fixas.
  • Quando acondicionar a rede de carga traseira, fixe-a em segurança na área de arrumação.



ATENÇÃO
  • Não coloque bagagem com peso igual ou superior a 10 kg na rede de carga traseira.
  • Instale o braço na posição fixa correspondente nos lados direito e esquerdo, de modo a que o braço fique direito. Se o braço for instalado a formar um ângulo, a rede de carga traseira pode ficar solta.
  • Não utilize a rede de carga traseira apenas com um único braço instalado.

    O braço pode mover-se enquanto o veículo está em movimento, resultando em danos no braço da rede de carga traseira ou noutro equipamento do compartimento de bagagem.
