Volkswagen Tiguan - Manual de Instruções (2016) > Purificação do gás de escape em veículos
a diesel (AdBlue)
Introdução ao tema
Neste capítulo encontram-se informações relativas aos seguintes temas:
- Luzes de advertência e de controle
- Informações sobre AdBlue
- Reabastecer com AdBlue
Para reduzir a emissão de poluentes, nos motores a diesel, podem ser usados os chamados catalisadores SCR. Com ajuda de uma solução de ureia especial AdBlue, o catalisador SCR transforma o óxido nitroso em nitrogênio e água.
O AdBlue está em um reservatório separado no veículo. A autonomia residual pode ser verificada regularmente no display do instrumento combinado.
ATENÇÃO
Se o nível de enchimento de AdBlue estiver muito baixo, o veículo não pode ser ligado após se desligar a ignição. Também não é possível dar partida com o auxílio à partida!
- Reabastecer o AdBlue com quantidade suficiente o mais tardar com uma autonomia residual de aproximadamente 1.000 km.
- Nunca conduzir até esvaziar o tanque de AdBlue.
CUIDADO
O AdBlue é um líquido corrosivo que causa irritações e que, em contato com a pele, com os olhos e com os órgãos respiratórios pode causar lesões.
- Ao utilizar AdBlue, sempre observar as instruções de uso do recipiente. Com o uso de acordo com as instruções, não é esperado que um usuário entre em contato com AdBlue.
- Caso o AdBlue entre em contato com os olhos, lavar imediatamente com água em abundância por 15 minutos e procurar um médico.
- Caso o AdBlue entre em contato com a pele, lavar imediatamente com água em abundância por 15 minutos e procurar um médico em caso de irritação da pele.
- Em caso de ingestão do AdBlue, enxaguar a boca imediatamente com bastante água por 15 minutos. Não induzir o vômito caso isso não tenha sido prescrito por um médico.
Procurar ajuda médica imediatamente.
NOTA
O AdBlue agride superfícies como, por exemplo, peças do veículo esmaltadas, plásticos, roupas e tapetes. Limpar o AdBlue derramado com um pano úmido e muita água limpa o mais rápido possível.
- Retirar o AdBlue cristalizado com água morna e uma esponja.
Luzes de advertência e de controle
Acesa |
Causa possível / recurso |
![]() |
Não é possível dar uma nova partida!
Nível de AdBluemuito baixo.
Estacionar o veículo em um lugar adequado e plano e reabastecer a quantidade mínima de AdBlue. |
![]() |
Não é possível dar uma nova partida!
Falha no Sistema SCR. Procurar uma empresa especializada imediatamente, sem desligar o motor. Mandar verificar o sistema. |
![]() |
Reserva de AdBlue baixa.
Reabastecer o AdBlue dentro da quilometragem indicada. Para isso, a Volkswagen recomenda uma Concessionária Volkswagen ou uma empresa especializada. |
![]() |
Sistema de SCR avariado ou
completado com AdBlue inadequado. Procurar imediatamente uma empresa especializada. Mandar verificar o sistema. |
![]() |
Reserva de AdBlue baixa. |
Reabastecer o AdBlue dentro da autonomia residual indicada. |
Ao ligar a ignição, algumas luzes de advertência e de controle se acendem rapidamente para verificação da função. Elas se apagam após alguns segundos.
ATENÇÃO
A inobservância das luzes de advertência acesas e das mensagens de texto pode causar a parada do veículo no trânsito, acidentes e ferimentos graves.
- Nunca ignorar as luzes de advertência acesas e as mensagens de texto.
- Parar o veículo assim que possível e seguro.
NOTA A inobservância das luzes de controle que se acendem e das mensagens de texto pode causar danos ao veículo.
Informações sobre AdBlue
O consumo de AdBlue depende da forma de condução individual, da temperatura de serviço do sistema e da temperatura ambiente na qual o veículo é conduzido.
O AdBlue congela a partir de -11 ºC (+13 ºF). Se o AdBlue estiver congelado, pode haver limitações durante o abastecimento. Para garantir a funcionalidade, inclusive com baixas temperaturas, o sistema possui elementos de aquecimento.
A capacidade do tanque de AdBlue é de aproximadamente 12 litros.
O volume de reabastecimento mínimo e máximo de AdBlue é mostrado no display do instrumento combinado.
O tanque de AdBlue não pode ficar vazio. A partir de uma autonomia residual de aproximadamente 2.400 km, aparece uma solicitação no instrumento combinado, informando a necessidade de reabastecer AdBlue. Se a solicitação para reabastecer o AdBlue for ignorada, não será mais possível ligar o motor → em Introdução ao tema. Sem que haja solicitação, não é necessário um reabastecimento.
AdBlue é uma marca registrada da Associação da Indústria Automobilística (VDA) e também é conhecido como AUS32 ou DEF (Diesel Exhaust Fluid).
NOTA
O excesso de abastecimento de AdBlue pode ocasionar danos na instalação do tanque.
- A Volkswagen recomenda uma empresa especializada para o reabastecimento de AdBlue.
- Não encher com mais que a capacidade máxima indicada no display do instrumento combinado.
Reabastecer com AdBlue

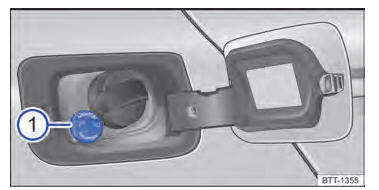

Fig. 230 Tampa do tanque para AdBlue.

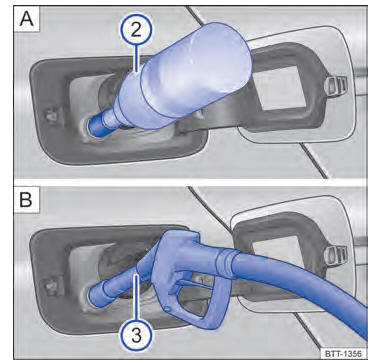

Fig. 231 Reabastecer o AdBlue: A com frasco de
reabastecimento. B com bico da bomba.
Legenda para Fig. 230 e Fig. 231:
- Tampa do bocal de abastecimento do reservatório.
- Frasco de reabastecimento.
- Bico da bomba
Estacionar o veículo em uma superfície plana. Se o veículo não estiver parado em uma superfície plana, por exemplo, um dos lados no meio-fio ou em uma subida, o indicador de capacidade pode não reconhecer corretamente a capacidade.
Acessar a mensagem no display do instrumento combinado para que seja indicado o volume de reabastecimento mínimo e máximo.
Quando for exibida uma mensagem do nível do AdBlue no display do instrumento combinado, reabastecer com a capacidade mínima de reabastecimento. Um reabastecimento em menor quantidade não é suficiente.
Desligar a ignição. Se a ignição não estiver desligada durante um processo de abastecimento, pode ser que a solicitação continue a ser exibida no display do instrumento combinado.
Não abastecer o veículo simultaneamente com combustível e com AdBlue.
Utilizar somente AdBlue correspondente à norma ISO 22241-1. Utilizar somente embalagens originais.
Abrir o bocal de abastecimento do reservatório
O bocal de abastecimento do AdBlue encontra-se atrás da portinhola do tanque, ao lado do bocal de abastecimento de combustível.
- Abrir tampa do tanque.
- Girar a tampa do bocal de abastecimento do reservatório no sentido anti-horário.
Reabastecer o AdBlue com o frasco de reabastecimento
- Observar as orientações e as informações do fabricante no frasco de reabastecimento.
- Observar a data de validade.
- Retirar a tampa do frasco de reabastecimento.
- Colocar o frasco de reabastecimento com o bocal para baixo sobre o bocal de abastecimento do reservatório e girar manualmente no sentido horário.
- Pressionar o frasco de reabastecimento em direção ao bocal de abastecimento do reservatório e mantê-lo pressionado.
- Aguardar até que o conteúdo do frasco de reabastecimento se esvazie no tanque de AdBlue. Não pressionar ou danificar o frasco de reabastecimento!
- Desenroscar o frasco de reabastecimento no sentido anti-horário e remover por cima com cuidado.
- O tanque de AdBlue está completo quando não sair mais AdBlue do frasco de reabastecimento.
Reabastecer o AdBlue com o bico da bomba
O reservatório de AdBlue pode ser abastecido em todas as bombas de combustível de AdBlue convencionais.
- O procedimento de abastecimento com uma bomba de AdBlue é realizado como o abastecimento do tanque de combustível com combustível.
- Não abastecer o veículo simultaneamente com combustível e com AdBlue.
- O reservatório de AdBlue está cheio assim que o bico da bomba se desliga pela primeira vez, desde que ela seja manuseada corretamente. Não prosseguir com o abastecimento, pois o tanque de AdBlue pode ser danificado pelo excesso e ocorrer vazamento de AdBlue.
Fechar o bocal de abastecimento do reservatório
- Girar a tampa do bocal de abastecimento do reservatório no sentido horário até que ela se encaixe.
- Fechar a tampa do tanque.
Preparar para prosseguir
- Após completar, ligar somente a ignição.
- Manter a ignição ligada por, no mínimo, 30 segundos, para que o reabastecimento seja reconhecido pelo sistema.
- Ligar o motor somente após decorridos 30 segundos!
ATENÇÃO
Conservar o AdBlue somente em recipientes originais fechados e em um local seguro.
- Nunca utilizar latas de alimentos, garrafas ou outros recipientes vazios para guardar o AdBlue, pois as pessoas nem sempre conseguem identificar o AdBlue ali contido.
- Conservar o AdBlue sempre fora do alcance de crianças.
NOTA
- Utilizar somente AdBlue correspondente à norma ISO 22241-1. Utilizar somente embalagens originais.
- Nunca misturar água, combustível ou aditivos ao AdBlue. Danos causados por essa mistura estão excluídos da cobertura em garantia.
- Nunca adicionar AdBlue no tanque de combustível diesel! Caso contrário, podem ocorrer danos no motor!
- Não levar o frasco de reabastecimento permanentemente no veículo. Com oscilações de temperatura ou danos, o AdBlue pode vazar do frasco e danificar o interior do veículo.
Descartar o frasco de reabastecimento de forma ambientalmente correta.
Frascos de reabastecimento de AdBlue adequados podem ser adquiridos em uma Concessionária Volkswagen.
