Volkswagen Tiguan - Manual de Instruções (2016) > Rede divisória

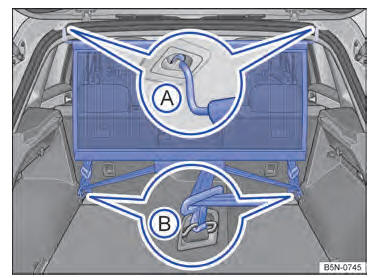

Fig. 216 No compartimento de bagagem:
pendurar a rede divisória.

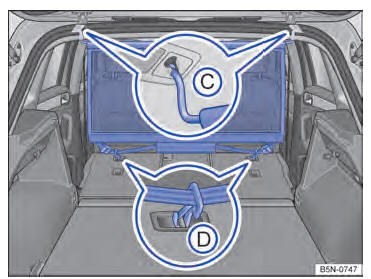

Fig. 217 No compartimento de bagagem:
remover a rede divisória.
A rede divisória impede que objetos soltos do compartimento de bagagem sejam arremessados no habitáculo, por exemplo, em uma manobra de frenagem.
Rebater a rede divisória
Abrir totalmente as barras transversais da rede divisória até ouvir um ruído de "encaixe".
Montar a rede divisória atrás da segunda fila de bancos
- Prender a rede divisória no alojamento traseiro esquerdo no teto → Fig. 216 A .
- Prender a rede divisória no alojamento traseiro direito no teto pressionando a barra transversal A .
- Encaixar os dois ganchos de suporte da rede divisória nos olhais de amarração dianteiros no compartimento de bagagem B .
- Esticar e apertar o cinto.
Quando as pontas estiverem presas com segurança nos alojamentos adequados B , a rede divisória está presa com segurança.
Instalar a rede divisória atrás do banco 1) dianteiro
- 2. Rebater a fila de bancos na posição de assoalho reversível .
- Prender a rede divisória no alojamento dianteiro esquerdo no teto → Fig. 217 A .
- Prender a rede divisória no alojamento dianteiro direito no teto pressionando a barra transversal C .
- Encaixar os dois ganchos de suporte da rede divisória nos alojamentos na parte de trás do banco traseiro rebatido D .
- Esticar e apertar o cinto.
1) Depende do modelo
Quando as pontas estiverem presas com segurança nos alojamentos adequados D , a rede divisória está presa com segurança.
Desinstalar a rede divisória
A rede divisória pode ser removida do habitáculo ou do compartimento de bagagem.
- Rebater a segunda fila de bancos na posição de assoalho reversível.
- OU: se a rede divisória precisar ser removida do compartimento de bagagem, remover a cobertura do compartimento de bagagem.
- Afrouxar o cinto.
- Desencaixar os ganchos de suporte da rede divisória dos olhais de amarração ou dos alojamentos → Fig. 216 B ou → Fig. 217 D .
- Desprender a rede divisória do alojamento direito no teto → Fig. 216 A e → Fig. 217 C pressionando a barra transversal.
- Desprender a rede divisória dos alojamentos esquerdos no teto.
Rebater a rede divisória para dentro
- Dobrar a rede divisória no meio.
- Enrolar a rede divisória e guardá-la na bolsa.
- Guardar a rede divisória no veículo em um lugar seguro.
ATENÇÃO
Objetos soltos podem ser lançados pelo compartimento interno do veículo em manobras súbitas de arranque ou de frenagem assim como em um acidente e causar ferimentos graves.
- Verificar se as barra transversais estão corretamente presas.
- Mesmo se a rede divisória estiver corretamente instalada, os objetos devem ser presos de forma segura.
- Se o veículo estiver em movimento, nenhuma pessoa poderá permanecer atrás da rede divisória montada.
NOTA A fixação incorreta da rede divisória nos pontos de ancoragem do Top-Tether no lado de trás do banco traseiro pode causar danos.
