Toyota RAV4 - Manual de Instruções > Se a bateria do veículo se descarregar

Os procedimentos que se seguem podem ser usados para pôr o motor em funcionamento caso a bateria do veículo esteja descarregada.

Pode também contactar um concessionário Toyota autorizado, reparador Toyota autorizado ou outro profissional igualmente qualificado e equipado.

Se tiver um jogo de cabos da bateria auxiliar (ou de emergência) e um segundo veículo com uma bateria de 12 volts, pode arrancar com bateria auxiliar seguindo os passos abaixo indicados.

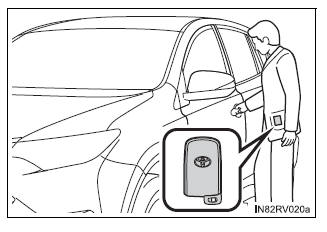

1. Veículos com sistema inteligente para entrada e arranque: Confirme que transporta consigo a chave eletrónica.

Quando conectar os cabos da bateria auxiliar (ou de emergência), dependendo da situação, o alarme pode ser ativado e as portas são trancadas.

2. Abra o capot.

3. Ligue os cabos da bateria auxiliar de acordo com o procedimento seguinte:

Medidas a tomar em caso de emergência

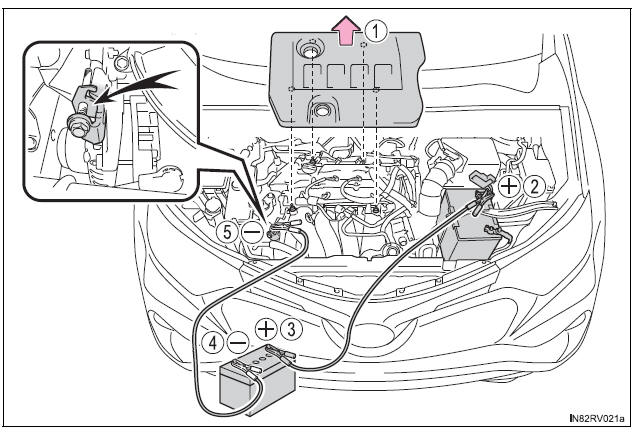

Motores 3ZR-FE e 3ZR-FAE

Medidas a tomar em caso de emergência

  1. Remova a cobertura do motor.
  2. Ligue uma pinça do cabo positivo ao terminal positivo (+) da bateria no seu veículo.
  3. Ligue a pinça na outra extremidade do cabo positivo ao terminal positivo (+) da bateria no segundo veículo.
  4. Ligue uma pinça do cabo negativo ao terminal negativo (-) da bateria no segundo veículo.
  5. Ligue a pinça na outra extremidade do cabo negativo a um ponto metálico não pintado, maciço

Motor 2AR-FE

Medidas a tomar em caso de emergência

  1. CLigue uma pinça do cabo positivo ao terminal positivo (+) da bateria no seu veículo.
  2. Ligue a pinça na outra extremidade do cabo positivo ao terminal positivo (+) da bateria no segundo veículo.
  3. Ligue uma pinça do cabo negativo ao terminal negativo (-) da bateria no segundo veículo.
  4. Ligue a pinça na outra extremidade do cabo negativo a um ponto metálico não pintado, maciço e fixo longe da bateria e de quaisquer peças móveis, como se mostra na figura.

Motores 2AD-FTV e 2AD-FHV

Medidas a tomar em caso de emergência

  1. Remova a cobertura do motor.
  2. Ligue uma pinça do cabo positivo ao terminal positivo (+) da bateria no seu veículo.
  3. Ligue a pinça na outra extremidade do cabo positivo ao terminal positivo (+) da bateria no segundo veículo.
  4. Ligue uma pinça do cabo negativo ao terminal negativo (-) da bateria no segundo veículo.
  5. Ligue a pinça na outra extremidade do cabo negativo a um ponto metálico não pintado, maciço e fixo longe da bateria e de quaisquer peças móveis, como se mostra na figura.

Motor 2WW

Medidas a tomar em caso de emergência

  1. Remova a cobertura do motor
  2. Ligue uma pinça do cabo positivo ao terminal positivo (+) da bateria no seu veículo.
  3. Ligue a pinça na outra extremidade do cabo positivo ao terminal positivo (+) da bateria no segundo veículo.
  4. Ligue uma pinça do cabo negativo ao terminal negativo (-) da bateria no segundo veículo.
  5. Ligue a pinça na outra extremidade do cabo negativo a um ponto metálico não pintado, maciço e fixo longe da bateria e de quaisquer peças móveis, como se mostra na figura.

4. Ponha o motor do segundo veículo em funcionamento. Aumente a velocidade do motor ligeiramente e mantenha-a àquele nível por aproximadamente 5 minutos para recarregar a bateria do seu veículo.

5. Apenas veículos com sistema de chave inteligente para entrada e arranque: Abra e feche qualquer uma das portas do seu veículo com o interruptor do motor desligado.

6. Veículos sem sistema de chave inteligente para entrada e arranque: Mantenha a velocidade do motor do segundo veículo e ponha o motor do seu veículo em funcionamento.

Veículos com sistema de chave inteligente para entrada e arranque: Mantenha a velocidade do motor do segundo veículo e ponha o motor do seu veículo em funcionamento, rodando o interruptor do motor para o modo IGNITION ON.

7. Logo que o motor do veículo entre em funcionamento, retire os cabos da bateria auxiliar na ordem inversa à que foram colocados.

Logo que o motor entre em funcionamento, mande verificar o veículo num concessionário Toyota autorizado, reparador Toyota autorizado ou noutro profissional igualmente qualificado e equipado, logo que possível.

Colocar o motor em funcionamento com a bateria descarregada (veículos com caixa de velocidades automática ou Multidrive) O motor não pode ser colocado em funcionamento por empurrão.

Para evitar a descarga da bateria

Carregar a bateria A eletricidade armazenada na bateria descarregará gradualmente mesmo quando o veículo não estiver em uso, devido à descarga natural e aos efeitos de drenagem de certos aparelhos elétricos. Se o veículo ficar parado por um longo período de tempo, a bateria pode descarregar e o motor pode ser incapaz de arrancar. (A bateria é recarregada automaticamente durante a condução.)

Quando recarregar ou substituir a bateria (veículos com sistema de chave inteligente para entrada e arranque)

Quando a bateria recarregar ou substituir a bateria (veículos com sistema Stop & Start) Depois de carregar a bateria ou de voltar a conectar os terminais da bateria, o sistema Stop & Start pode não parar o motor de forma automática durante, aproximadamente, 5 a 60 minutos.

Quando trocar a bateria (veículos com sistema Stop & Start) Utilize uma bateria específica para ser utilizada com o sistema Stop & Start ou uma bateria equivalente. Se for utilizada uma bateria inadequada, as funções do sistema Stop & Start podem ser restringidas a fim de proteger a bateria.

Para além disso, o desempenho da bateria pode diminuir e pode não ser possível voltar a colocar o motor em funcionamento. Para obter mais detalhes, contacte um concessionário ou reparador Toyota autorizado ou outro profissional devidamente qualificado e equipado.

Quando a bateria é removida ou fica descarregada

AVISO

Evitar incêndios ou explosões da bateria Cumpra com as seguintes precauções para evitar inflamar acidentalmente o gás inflamável que pode ser libertado da bateria:

  • Certifique-se que cada cabo da bateria auxiliar é ligado ao terminal correto e que não fica involuntariamente em contacto com outro terminal que não o pretendido.
  • Não permita que a outra extremidade do cabo da bateria auxiliar ligado ao terminal "+" entre em contacto com quaisquer outras peças ou superfícies de metal nesta área, tal como suportes ou metal sem pintura.
  • Não permita que as braçadeiras + e - dos cabos auxiliares fiquem em contacto uma com a outra.
  • Não fume, não use fósforos nem isqueiros nem permita a existência de chamas junto da bateria.

Precauções com a bateria A bateria contém eletrólito que é venenoso e corrosivo, enquanto os outros componentes contêm chumbo e compostos de chumbo. Cumpra com as seguintes precauções quando manipular a bateria:

  • Quando trabalhar com a bateria use sempre óculos protetores e tenha cuidado para evitar o contacto dos fluidos da bateria (ácido) com a sua pele, roupa ou carroçaria do veículo.
  • Não se debruce sobre a bateria.
  • Se, acidentalmente, os fluidos da bateria entrarem em contacto com a pele ou olhos, lave imediatamente a área afetada com água e procure assistência médica.

    Coloque uma esponja ou pano molhado sobre a área afetada até obter cuidados médicos.

  • Lave sempre as suas mãos depois de pegar no suporte da bateria, terminais e outras peças relacionadas com a bateria.
  • Não permita que crianças se aproximem da bateria.

Para evitar danos no veículo (veículos com caixa de velocidades manual) Não tente o arranque de puxão ou empurrão, pois o catalisador de três vias (motor a gasolina), ou o catalisador e o catalisador DPNR (Sistema de Redução de Partículas NOx) (motor diesel) podem sobreaquecer e provocar um incêndio.



ATENÇÃO

Quando manusear os cabos da bateria auxiliar Quando ligar os cabos, certifique-se que estes não ficam presos na ventoinha de arrefecimento ou em alguma correia.
