Renault Duster - Manual de Instruções > Lanternas traseiras

Substituição de lâmpadas

Lanternas traseiras

Versão 5 portas

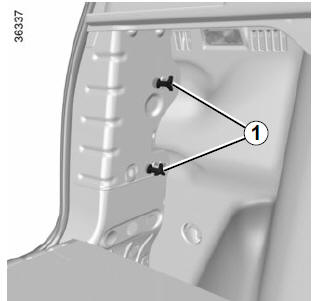

Lanternas traseiras Abra a tampa do porta-malas, desconecte o cabeamento e desaperte os parafusos 1. Então, desloque o bloco da lanterna para fora.

Destrave o porta-lâmpadas pelas linguetas 2.

Lanternas traseiras

  1. Indicador de posição
    Tipo de lâmpada: WY16W
  2. Luz de freio
    Tipo de lâmpada: P21W
  3. Luz de marcha ré
    Tipo de lâmpada: P21W

Lanternas traseiras

Remontagem

Para montar novamente, proceda com cuidado no sentido inverso para não danificar o cabeamento.

As lâmpadas estão sob pressão e podem estourar durante a substituição.

Risco de ferimentos.

Lanternas traseiras

Versão 5 portas

Terceira luz de freio

A lâmpada da terceira luz de freio 7 é acessível pelo porta-malas.

Desencaixe com cuidado a tampa 6, ao pressionar as linguetas 8.

Lanternas traseiras

Desencaixe com cuidado a lingueta 10 (movimento A) e a gire um oitavo de volta (movimento B), para soltar o porta-lâmpada 9.

Lanternas traseiras

Retire a lâmpada 11.

Tipo de lâmpada: W16W.

As lâmpadas estão sob pressão e podem estourar durante a substituição.

Risco de ferimentos.

Lanternas traseiras

Versão 5 portas

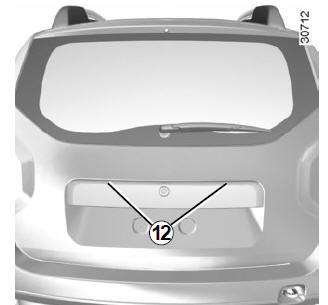

Luz de placa de matrícula Desencaixe a peça 12 pressionando a lingueta 13 com uma ferramenta.

Desencaixe o difusor 15 e retire a lâmpada 14.

Lanternas traseiras

Tipo de lâmpada: W5W.

Lanternas traseiras

As lâmpadas estão sob pressão e podem estourar durante a substituição.

Risco de ferimentos.

Lanternas traseiras

Versão pick-up

Lanternas traseiras Abra a tampa transeira. Desaperte os parfusos 16 para liberar o porta-lâmpadas para fora.

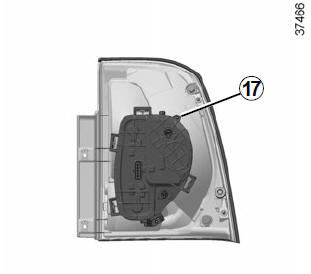

Destrave o porta-lâmpadas pelo parafuro 17.

Lanternas traseiras

  1. Indicador de posição
    Tipo de lâmpada: PY21W
  2. Luz de freio
    Tipo de lâmpada: P21/5W
  3. Luz de marcha ré
    Tipo de lâmpada: P21W

Lanternas traseiras

Remontagem

Para montar novamente, proceda com cuidado no sentido inverso para não danificar o cabeamento.

As lâmpadas estão sob pressão e podem estourar durante a substituição.

Risco de ferimentos.

Lanternas traseiras

Versão pick-up

Terceira luz de freio A lâmpada da terceira luz de freio 21 é acessível pelo banco traseiro.

Desencaixe os difusores (movimento C) para se ter acesso aos parafusos.

Destrave o porta-lâmpadas pelos parafusos 22.

Lanternas traseiras

Retire a lâmpada 23.

Tipo de lâmpada: W16W.

Para montar novamente, proceda com cuidado no sentido inverso para não danificar o cabeamento.

As lâmpadas estão sob pressão e podem estourar durante a substituição.

Risco de ferimentos.

Lanternas traseiras

Versão pick-up

Luz de placa de matrícula Desencaixe as luzes de matrícula 24 pressionando a lingueta 25 com uma ferramenta.

Desencaixe o difusor e retire a lâmpada 26.

Lanternas traseiras

Tipo de lâmpada: W5W.

Lanternas traseiras

As lâmpadas estão sob pressão e podem estourar durante a substituição.

Risco de ferimentos.

Indicadores de direção laterais

Substituição de lâmpadas

Indicadores de direção laterais

Desencaixe o pisca-pisca 1 (com uma ferramenta aplicada em A, desloque o pisca-pisca na direção exterior do veículo).

Gire um quarto de volta (movimento B) o porta-lâmpada 2 e remova a lâmpada 3 (movimento C).

Tipo de lâmpada: WY5W.

Indicadores de direção laterais

Indicadores de direção laterais

Tenha cuidado ao substituir as lâmpadas. A troca de posição entre elas pode ocasionar falha no funcionamento da lanterna.



As lâmpadas estão sob pressão e podem estourar durante a substituição.

Risco de ferimentos.
