Volkswagen Tiguan - Manual de Instruções (2016) > Sistema de reconhecimento da sinalização de trânsito (Sign
Assist)

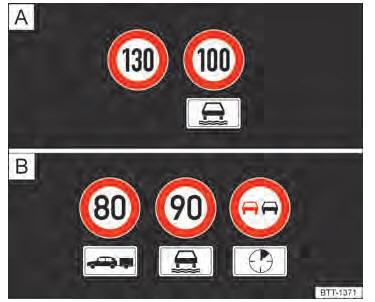

Fig. 53 No display do instrumento combinado:
exemplos de limites de velocidade e proibição de
ultrapassagem com placas adicionais associadas.
O sistema de reconhecimento da sinalização de trânsito captura através de uma câmera na base do espelho retrovisor interno as sinalizações de trânsito padrão à frente do veículo e informa sobre os limites de velocidade e de ultrapassagem reconhecidos. Dentro dos limites do sistema, o sistema também mostra sinalizações adicionais, por exemplo, limitações temporais , placas para condução com reboque ou limitações com a pista molhada. O sistema também pode, se for o caso, exibir os limites de velocidade atualmente válidos em trechos sem placas.
Na Alemanha, o sistema de reconhecimento e sinalização de trânsito mostra, em estradas ou rodovias, além dos limites de velocidade e de ultrapassagem, as sinalizações do cancelamento de todas proibições do trecho. Em todos os outros países, ao invés disso, é exibido o limite de velocidade atualmente válido.
Países em que se emprega
No momento da impressão deste Manual de instruções, o sistema de reconhecimento da sinalização de trânsito era suportado nos seguintes países: Andorra, Bélgica, Bulgária, Dinamarca, Alemanha, Finlândia, França, Grécia, Irlanda, Itália, Croácia, Liechtenstein, Luxemburgo, Mônaco, Holanda, Noruega, Áustria, Polônia, Portugal, Romênia, San Marino, Suécia, Suíça, Eslováquia, Eslovênia, Espanha, República Tcheca, Hungria, Reino Unido, Vaticano.
Indicadores do display
As sinalizações de trânsito capturadas pelo sistema de reconhecimento da sinalização de trânsito são exibidas no display do instrumento combinado → Fig. 53 e, dependendo do sistema de navegação montado no veículo, também são exibidas na tela do sistema Infotainment.
Dependendo da versão, aparece adicionalmente uma indicação no head-up display.
Textos indicativos do sistema de reconhecimento da sinalização de trânsito | Causa e solução |
Sem sinalização de trânsito disponíveis | O sistema está na fase de inicialização.
OU: a câmera não reconheceu nenhum um sinal de território ou de proibição. |
Falha: sistema de reconhecimento da sinalização de trânsito | Avaria no sistema.
Procurar uma Concessionária Volkswagen ou uma empresa especializada e mandar verificar o sistema. |
Alerta de velocidade indisponível no momento. | Alerta de velocidade do sistema de
reconhecimento da sinalização de trânsito
avariado.
Procurar uma Concessionária Volkswagen ou uma empresa especializada e mandar verificar o sistema. |
Sistema de reconhecimento da sinalização de trânsito: limpar o para-brisa! | O para-brisa está sujo na área da câmera.
Limpar o para-brisa |
O sistema de reconhecimento da sinalização de trânsito está temporariamente limitado | Sem transmissão de dados do sistema de
navegação.
Verificar se o sistema de navegação está carregado com um cartão de dados válido. OU: o veículo está numa área que não é coberta pelo cartão inserido no sistema de navegação. |
Dados não disponíveis | Não há suporte de sistema de reconhecimento da sinalização de trânsito no país transitado. |
Ligar e desligar a exibição das sinalizações de trânsito no display do instrumento combinado
A exibição contínua da sinalização de trânsito no
display do instrumento combinado pode ser
ativada ou desativada no sistema Infotainment
por meio do botão e das superfícies
de
função
e assistência ao condutor .
Exibição da sinalização de trânsito
Após a verificação e avaliação das informações da câmera, do sistema de navegação e dos dados do veículo atuais, são apresentadas até três sinalizações de trânsito válidas → Fig. 53 com as respectivas placas adicionais:
1º lugar: A sinalização de trânsito atualmente válida para o condutor é exibida no display à esquerda, por exemplo, um limite de velocidade 130 km/h (100 mph) → Fig. 53 A.
2. º lugar: Uma sinalização de trânsito válida somente em determinadas condições é exibida em segundo lugar, por exemplo, 100 km/h (60 mph) "pista molhada" → Fig. 53 A.
Placa adicional: Se o limpador do para-brisa é ativado durante a condução, a sinalização de trânsito válida com a placa adicional "em pista molhada", por exemplo, é deslocada para a esquerda, para o primeiro lugar.
3. º lugar: Uma outra sinalização de trânsito válida somente em determinadas condições é exibida em terceiro lugar, por exemplo, "proibição temporária de ultrapassagem" → Fig. 53 B.
Ao passar pela sinalização de trânsito, isto é exibido no indicador permanente no display do instrumento combinado.
Um pouco antes da entrada ou saída da localidade, são indicadas as limitações de velocidade comuns do país para ruas da cidade e do campo. Se na placa de entrada ou de saída estiver incluída uma sinalização de trânsito adicional com um limite de velocidade, esta sinalização de trânsito é exibida.
Não é exibida a sinalização de anulação do limite de velocidade ou da proibição de ultrapassagem.
Não será emitido nenhum alerta caso o limite de velocidade exibido seja ultrapassado. Regiões sem trânsito não são reconhecidas pelo sistema.
Valem as prescrições legais.
Alerta de velocidade
Se o sistema de reconhecimento da sinalização de trânsito reconhecer que um limite de velocidade válido foi ultrapassado, ele avisa, se o for caso, sonoramente com um "gongo" e visualmente com uma mensagem no display do instrumento combinado.
O alerta de velocidade pode ser ativado ou
completamente desativado no sistema
Infotainment, por meio do botão e
das
superfícies de função
e assistência ao condutor .
O
ajuste é feito em etapas de 5 km/h (3 mph)
dentro de uma área entre 0 km/h (mph) e 15 km/
h (9 mph) acima da velocidade máxima permitida.
Modo de reboque
Em veículos com dispositivo de reboque
instalado de fábrica e um reboque eletricamente
acoplado, a exibição da sinalização de trânsito
relevante para o reboque, por exemplo, limites
de velocidades válidos e proibição de
ultrapassagem para veículos com reboque, no
sistema Infotainment pode ser ativada ou
desativada por meio do botão e
superfícies
de função
e assistência ao condutor.
Para o modo de reboque, o alerta de velocidade do sistema de reconhecimento da sinalização de trânsito pode ser adaptado ao tipo de reboque ou às prescrições legais. O ajuste é feito em etapas de 10 km/h (6 mph) dentro de uma área entre 60 km/h (37 mph) e 130 km/h (80 mph). Se for ajustada uma velocidade maior do que a permitida no país atual para a condução com reboque, o sistema de reconhecimento de sinalização de trânsito avisa automaticamente sobre a limitação de velocidade normal, por exemplo, na Alemanha a 80 km/h (50 mph).
Se o alerta de velocidade do reboque for desativado, o sistema de reconhecimento de sinalização de trânsito avisa como na condução sem reboque.
Limitações de funcionamento
O sistema de reconhecimento da sinalização de trânsito está sujeito aos limites condicionados do sistema. As seguintes condições podem fazer com que o sistema de reconhecimento da sinalização de trânsito somente funcione de maneira limitada ou mesmo não funcione de maneira nenhuma
- Com péssima visibilidade, por exemplo, neve, chuva ou spray de água denso.
- Com ofuscamento, por exemplo, pelo trânsito inverso ou radiação solar.
- Em grandes velocidades.
- Com a câmera coberta ou suja.
- Em sinalizações de trânsito fora do campo de visão da câmera.
- Com sinalizações de trânsito parcialmente ou totalmente cobertos, por exemplo, por árvores, neve, sujeira ou outros veículos.
- Em sinalizações de trânsito que não correspondem à norma.
- Em sinalizações de trânsito danificadas ou dobradas.
- Em sinalizações de trânsito que mudam (indicador alterável das sinalizações de trânsito por meio de LEDs ou outros meios de iluminação).
- Em material do mapa antiquado do sistema de navegação.
- Em adesivos no veículo que representam sinalizações de trânsito, por exemplo, limite de velocidade em caminhões.
ATENÇÃO
A tecnologia inteligente do sistema de reconhecimento da sinalização de trânsito não pode ir além dos limites impostos pela física e funciona somente dentro dos limites do sistema. A maior segurança oferecida pelo sistema de reconhecimento da sinalização de trânsito não deve incentivar a assumir um risco de segurança. O sistema não pode substituir a atenção do condutor.
- Adequar sempre a velocidade e a forma de condução às condições de visibilidade, do clima, da pista e do trânsito.
- Más condições de visibilidade, escuridão, nevada, chuva e neblina podem ocasionar o não reconhecimento ou o reconhecimento falho das sinalizações de trânsito pelo sistema.
- Se a área de visão da câmera estiver suja, coberta ou danificada, a função do sistema de reconhecimento da sinalização de trânsito poderá ser afetada.
ATENÇÃO
Recomendações para condução e símbolos de trânsito indicados no sistema de reconhecimento da sinalização de trânsito podem divergir da situação atual de trânsito.
- Nem todas as sinalizações de trânsito podem ser reconhecidas e indicadas corretamente pelo sistema.
- Sinalizações de trânsito e prescrições de trânsito têm prioridade diante de recomendações de condução e indicações do sistema de reconhecimento da sinalização de trânsito.
ATENÇÃO
A inobservância das mensagens de texto acesas pode causar a parada do veículo no trânsito, acidentes e ferimentos graves.
- Nunca ignorar mensagens de texto.
- Parar o veículo assim que possível e seguro.
NOTA
Para não influenciar a capacidade de funcionamento do sistema, os seguintes pontos devem ser observados:
- Limpar a área de visão da câmera com frequência e mantê-la sem neve e sem gelo.
- Não cobrir a área de visão da câmera.
- Substituir sempre as palhetas do para-brisa danificados ou gastos para evitar riscos na área de visão da câmera.
- Verificar a existência de danos no para-brisa na área de visão da câmera.
NOTA
- A utilização de dados de mapas obsoletos no sistema Infotainment pode ocasionar a indicação incorreta da sinalização de trânsito.
- No modo de indicação de caminho (navegação de caminho) do sistema Infotainment, o sistema de reconhecimento da sinalização de trânsito está disponível apenas de forma limitada.
NOTA
A inobservância das luzes de controle que se acendem e das mensagens de texto pode causar danos ao veículo.
Hora
- Para regular a hora (todos os relógios no
veículo), pressionar, com a porta fechada, o
botão
no instrumento combinado e mantê-lo pressionado, até que apareça a inscrição Hora no display do instrumento combinado.
- Soltar o botão
. A hora é exibida no display do instrumento combinado e a exibição das horas é marcada.
- Depois disso imediatamente pressionar varias
vezes o botão
até que a hora desejada seja exibida. Manter o botão
pressionado para avanço rápido.
- Quando o ajuste das horas estiver concluído, aguardar até que a exibição dos minutos no display do instrumento combinado seja marcada.
- Depois disso imediatamente pressionar varias
vezes o botão
até que os minutos desejados sejam exibidos. Manter o botão
pressionado para avanço rápido.
- Soltar o botão
para concluir o ajuste do horário.
O relógio analógico somente se ajusta ao novo horário alguns segundos após a ignição ser ligada.
O ajuste do horário também pode ser feito no
sistema Infotainment pelo botão e
superfícies de função
e tempo e data.
